Garso stiprinimas tranzistoriu

Schema - foto diodas gamina įtampą [?] (kurios per mažai, kat atliktu darbą)
bet jei prijungsime prie tranzistoriau bazės, tai esamos srovės pakaks ji atidaryti
Keičiantis apšvietimui, keisi ir diodo šviesumas.

Garso stiprintuvas
įėjimas - garsas kurį reikia stiprinti
garsiakalbis - maitinamas didesne įtampa

po stiprinimo padidėja amplitudė
r1 ir r2 tam, kad signalas butu teisingai stiprinamas, per juos į bazė ateina tinkamai padidinta įtampa, tam, kad laikyti visada atvira tranzistorių

įėjimo signalas

pro tranzistorių(kaip ir per diodą, nes - dalis neatidaris tranzistoriaus) praeis tik teigiama dalis
tam kad to išvengti reikia signalą perkelti į teigiamą dalį (tai atlieka per varžų daliklį)

kondensatorius >5mkF skirtam tam, kad tinkamai valdyti tranzistoriu

t.y. praleisti kintama srove ir sulaikyti pastovia srove skirta stiprinimui

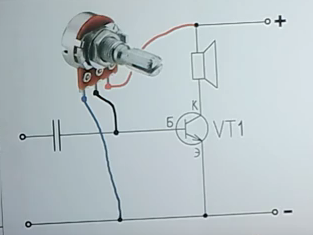

vietoje rezistorių galima naudoti potenciometrą
ji reguliuojant galima pasiekti optimalu signalų maišymą ir pasiekti geriausia variantą

tranzistorius realiai nieko nestiprina, jis tik daro kopija signalo padidindamas amplitude

schemose su bendru emiteriu, reguliuojama pliusu
pnp - minusu
t.y. tik keičiama maitinimo polius vietomis
http://vvelter.blogspot.lt/2015/09/analiginio-stiprintuvo-chema.html

Bipoliarinis tranzistorius

Tranzistoriai yra npn ir pnp tipo:

p - yra skylės
n - elektronus

Prijungus prie emiterio ir kolektoriaus (neprijungus bazės) netekės srovė nei vienu tranzistoriumi (t.y. uždaryti)

Rb - reikia dėl srovės sumažinimo į bazę
R - srovė sumažina diodui

tranzistorių galima sulyginti su sklende - kiek atsuksi (duosi srovės į bazę) tiek vandens ir bėgs (tiek atsidaris tanzistorius)

kol K neperjungtas - tranzistorius uždaras

Sujungus K, srove atiteka iki tranzistoriaus

atsidarius tranzistoriui užsidegs ir HL

pirštu užtrumpinus diodas šies tik blankiai dėl didesnės varžos

drėgnas pirštas turės mažesnę varžą ir švies ryškiau, kaip ir su jungikliu

Schema - led (tranzistoriaus) valdymas fotorezistoriumi
Fotorezistorius - apšvietus mažėja varža ir daugiau atsidaro tranzistorius
T.y. kol netekės pakankama srovė į bazę - tol nešvies LED
Keičiantis fotorezistoriaus varžai - keisis iš LED  šviesumo ryškumas (....)

Tranzistorius naudoja mažų srovių  stiprinimui

eb valdymo srovė, valdymo grandinė
kolektoriaus grandinė,
ib - bazės srovė
ik - kolektoriaus srovė,
grandinė su bendru emiteriu
rb - srovės bazei apribojimui

stiprinimo koeficientas - kiek stiprina ik (išėjimo srovė) lyginant su ib (įėjimo srove)

koeficientas matuojamas su multimetru jei turi tokia funkciją

multimetras parodo stiprinimo koeficientą
