Analoginis signalas ir diodas + C

Turime analoginį signalą

Turime grandinę

Įtampa ant Rh bus:

Nukerta neigiama dalį
Įdėjus kondensatorių sumažinsime svyravimas, bet kritimus kompensuos kondensatoriuje įkrauta įtampa.

Kritimas ant Rh bus:

Diodas

Diodas

Praleidžia krūvius į vieną pusė, o į kitą ne!
p-n - struktūra

katodas  (jungiam -)
anodas  (jungiam +)
prijungis skyles eina vieną pusę ( - ) o laisvi krūviai į kitą ( + )

kuo didesnė įtampa ir n-p sanduros plotas - tuo daugiau praleis.

sujungus atvirkščiai - neprateka
srovė teka - tik labai nedaug

diodą dalinai galima naudoti kaip temp. jutiklį - nes nuo temp. keičiasi jo savybės



atbulinis srovė mažesnė nei tiesioginė.
pramušus - laisvai praleidžia iš abiejų pusių

su multimetru raudonas ant galo neig. o juodas ant pazymeto - rodo kiek krenta įtampos ant diodo, kol atsidaro duodas
priešingai - 1 - nepraleidžia

Puslaidininkai

Diodai, tranzistoriai ir mikroschemos - pagrindas elektronikos

Savybė - prie skirtingos temperatūros skirtingai prasleisti krūvius.

Prie aukštesnės temp. - lengviau / daugiau praleidžia krūvius.
Prie mažesnės temp.  - prasčiau / mažiau praleidžia krūvius
Kylant temp. atsirand laisvos vietos - skylės.
Veikiant magnetiniui laukui judėjimas pasidaro kryptingas

n -typo, tai puslaidininkas elementas - donoras, duodantis elektronus.
p - typo, akceptorius, teigiamas polius.

Analoginio stiprintuvo chema

stiprintuvas garso

c1 - praleidžia kintama dedamąja stiprindamas, bet stabdo nuolatinę kintamąja - tranzistoriaus bazei
vietoj kintamos paduodant nuolatine - tranzistorius nestiprins - gausis triukšmas

jei nebus kondensatoriaus c1 - tai į įėjimą ateis maitinimo srove
r1 - riboja tranzistoriaus bazės srove
c3 - pulsacijos slopinimui, maitinimo šuoliu slopinimui

Kondensatorių jungimas

Jeigu nerandame didesnes talpos nepolinio galima sulituoti du polinius (neigiamais galais)[talpa nukris perpus]

Lygiagretus jungimas:

Nuoseklus jungimas:

SMD kondensatoriai

Poliniai ir nepoliniai kondensatoriai

Poliniai (elektrolitiniai - tinkamai veikia tik tinkamai prijungus)  ir  nepoliniai (keramikiniai - nesvarbus jungimas) kondensatoriai

Ant elektrolitiniu kondensatorių yra grioveliai, kad pučiantis truktu ir nesprogtu (dujos išlistu per įtrūkimą)
neigiamas polis pažymėtas ant korpuso

bėgant laikui elektrolitiniai kondensatoriai 'sensta' (ne vien sugenda sumaišius polius)

Talpa

Talpa - santykis tarp krūvių ir įkrovimo įtampos
Matuojama faradais.







1 faradas = 10^6 mikrofaradais (dažniausiai naudojami) = 10^9 nanofaradas = 10^12 pikofradas

Talpa (plokštelinio kondensatoriaus) priklauso:
plokštelių dydžių
atstumas tarp plokštelių
diaelektrko skyriančio plokšteles

Kondensatorius

Kondensatoriai - kaupti elektros krūvius.

Sudarytas iš dvieju plokštelių atskirtu dielektriku (popierius, stiklas, oras)

 Kondensatorių prijungus prie maitinimo šaltinių galų - viename kaupsis tegiami, kitame neigiami krūviai

Sujungus tekės srovė tol, kol kondensatorius įsikraus (potencialu skirtumas bus toks koks yra m maitinimo šaltinyje).

 užtrumpinus įkrauta kondensatorių gaunasi iškrova

būna ir reguliuojamų kondensatorių

Makiravimas


103 - 10 pF * 10^3

104 - 10 pF * 10^4

 Ant kondensatorių nurodoma ir leistina įtampa

Kondensatorius nepraleidžia nuolatinės srovės - tampo izoliatoriumi
kintamai srovei - kondensatorius nera izoliatorius - talpine varža

Kondensatorius yra dalis vibracinio kontūro - pagrindas radio bandomis veikiančių įrenginių

LED (apkrovos) rezitoriaus skaičiavimas

Rezistorius

Rezistorius

Pastovus ir kintamas (nustatomas [pasiekti tam tikrai charakteristikai, retai reguliuojami{[pvz: displėjaus apšvietimas}]

) ir reguliuojami

[keiti parametrus - garsą]

Potenciometras - naudojamos visos 3 kojos. Kaip įtampos daliklis

Jei rezistorius pakeistas silpnesniu, jis schemoje kais.

Žymėjimas skaitmenimis ir spalvomis

SMD (paviršinio montavimo) rezistorių žymėjimas

žymėjimas:
 pirmi 2-3 skaiciai dydis omais
paskutinis 0 skaicius

105 = 10 100000 = 1000000 = 1MOm

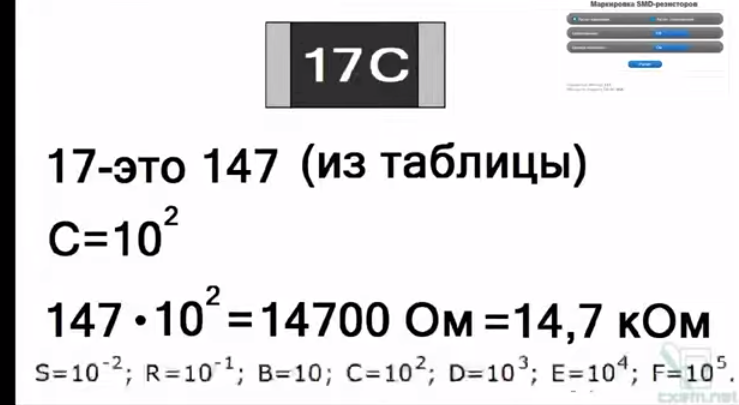

jeigu 17C - iššifruojamas pgl lentelę

Nuoseklus jungimas

Lygiagretus jungimas

termistorius - šildant varža mažėja

pozistorius - šildantvarža didėja

fotorezistorius - puslaidininkas , keičiantis varža nuo apšvietimo
